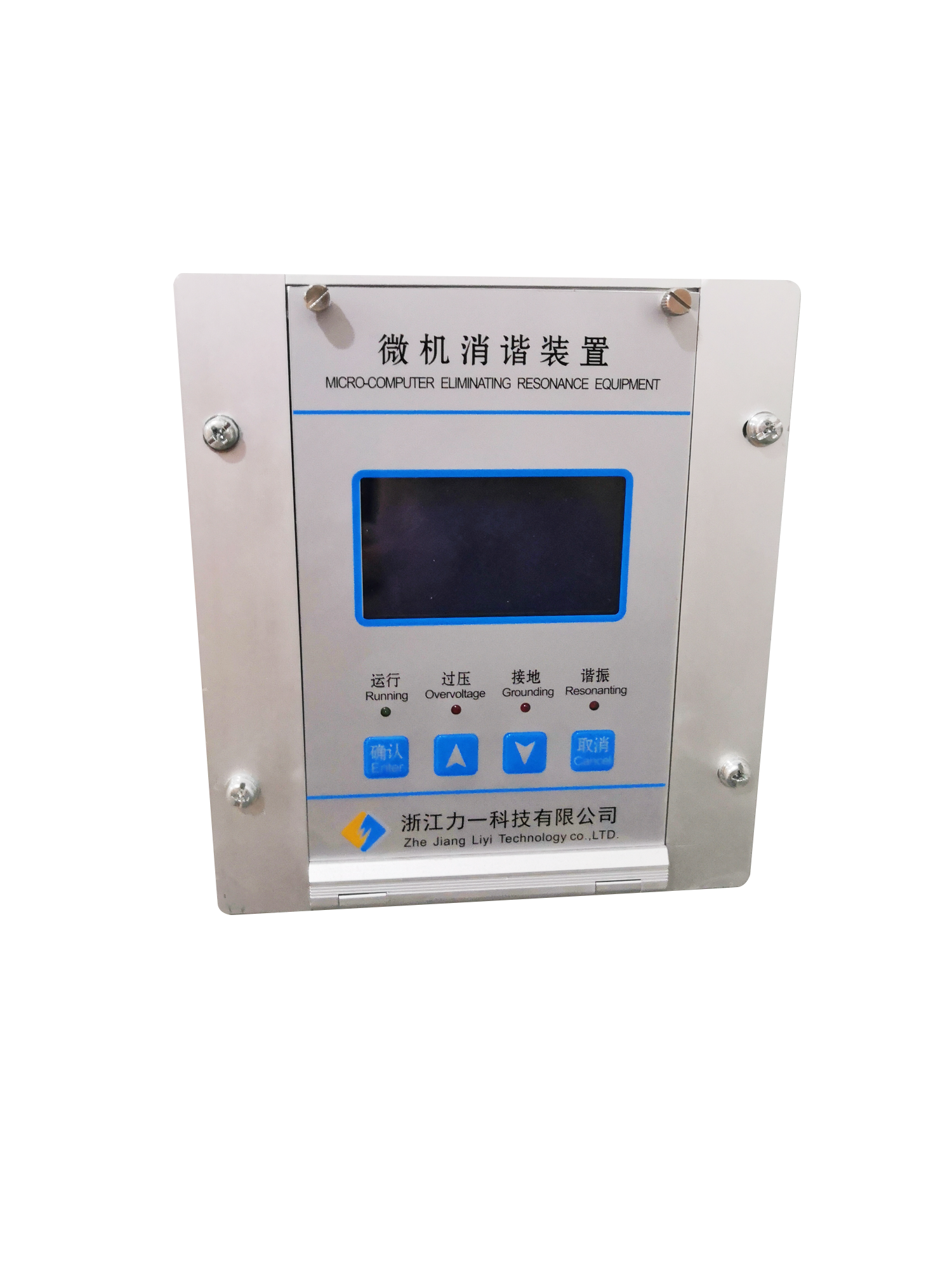

微机消谐装置器

型号：LYWX-Z

1、产品概述

(1)概述

在电力系统中，铁磁谐振频繁发生，谐振时会产生过电压，严重威胁系统安全。铁磁谐振过电压可以在3～220千伏的任何系统中发生，特别是在35千伏及以下的电网中，几乎所有的内部过电压事故均由铁磁谐振引起。铁磁谐振引起的过电压持续时间长，甚至可能长期存在。在分频谐振时，一般过电压并不高，但是PT的电流大，易使PT过热而爆炸；基波和倍频谐振时，一般电流不大，但是过电压很高，常使设备绝缘损坏，造成恶性事故。

LYWX-Z系列电力微机消谐装置是我公司研制的新型智能化电力谐振消除装置，使用简单方便，无需维护，能迅速地消除各种频率的铁磁谐振,准确率高。同时可根据用户需要将相关信息打印或通过通信接口传给上级监控系统，适用于无人值守变电站。

(2)功能及特点

●模块化设计，结构紧凑，技术先进，高速32位ARM内核处理器使运算实时性和动作准确性得以保证。

●实时监控系统状态，实时运算，对系统出现的低频、基频、高频谐振故障做出准确判断，并作出及时动作。

●实时显示三相电压、开口电压，能准确判断出接地、过压欠压、谐振。

●系统谐振被阻尼消除后若再次被激发产生，装置能再次立即起动予以消除。

●工业标准的RS-485通讯接口，可以实时向上位机传送系统的运行状态。

●故障追忆功能，大容量Flash存储器保存最近10次历史故障记录。

●具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用。

●双硬件看门狗电路确保软件运行的可靠性。

●中文液晶显示，运行状态清晰，菜单式操作，方便易用。

(3)工作原理

本装置实时监测电压互感器PT开口三角处电压和频率，当发生铁磁谐振时，装置瞬时启动无触点消谐元件（大功率可控硅），将PT开口三角绕组瞬间短接，产生强大阻尼，从而消除铁磁谐振。

谐振被成功消除则装置的液晶屏上显示谐振类型和发生时间，并且谐振报警继电器吸合5到10秒钟，以提示曾有铁磁谐振发生。
